Haben Sie schon einmal erlebt, dass beim Einschalten eines Haushaltsgeräts oder elektronischen Geräts ein Stromstoß oder ein Schutzschalter auslöste?

Dies könnte auf einen Einschaltstrom zurückzuführen sein, bei dem es sich um den anfänglichen Stromstoß handelt, der durch einen Stromkreis fließt, wenn zum ersten Mal Strom angelegt wird.

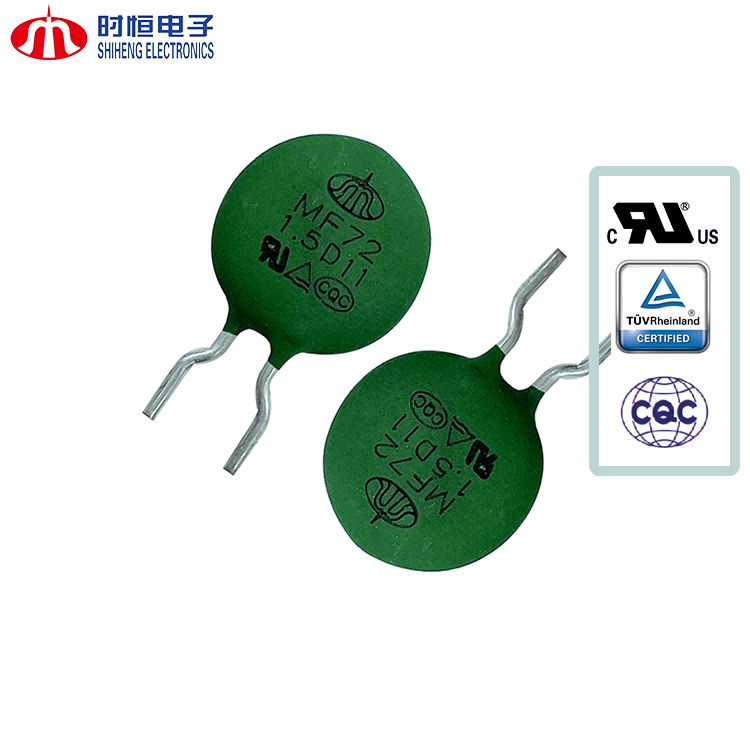

Um zu verhindern, dass diese Überspannung den Stromkreis oder die Komponenten beschädigt, ist ein NTC (Negativer Temperaturkoeffizient) Einschaltstrombegrenzer einsetzbar. Dieser Begrenzertyp besteht aus einem Thermistor, dessen Widerstand mit steigender Temperatur abnimmt.

Wenn der Strom zum ersten Mal angelegt wird, ermöglicht der niedrige Widerstand des Thermistors einen ungehinderten Stromfluss, wodurch der anfängliche Stromstoß begrenzt wird. Wenn der Strom abnimmt, steigt die Temperatur des Thermistors, wodurch sich sein Widerstand erhöht und der Strom weiter begrenzt wird.

NTC-Einschaltstrombegrenzer können in einer Vielzahl von Anwendungen eingesetzt werden, einschließlich Netzteilen, Motorsteuerungen und LED-Beleuchtung. Bei der Auswahl eines NTC-Begrenzers ist es wichtig, die Betriebsspannung, den Strom und den Temperaturbereich des Schaltkreises sowie die Zeitkonstante und die maximale Nennleistung des Thermistors zu berücksichtigen.

Tipps zur Verwendung von NTC-Einschaltstrombegrenzern

Dimensionieren Sie den NTC-Begrenzer richtig: Wählen Sie einen NTC-Begrenzer mit den passenden Strom- und Spannungswerten für Ihren Stromkreis. Eine Über- oder Unterdimensionierung des Begrenzers kann zu einem wirkungslosen Schutz oder sogar zu einer Beschädigung der Schaltung führen.

Betrachten Sie die Zeitkonstante des Thermistors: Die Zeitkonstante ist die Zeitspanne, die benötigt wird, bis sich der Widerstand des Thermistors auf 63,2 % seines Endwerts ändert. Dies sollte bei der Auswahl eines NTC berücksichtigt werden

Begrenzer, um sicherzustellen, dass er den Stromstoß für die erforderliche Zeitspanne bewältigen kann.

Montieren Sie den NTC-Begrenzer richtig: Um seine Wirksamkeit sicherzustellen, sollte der Begrenzer in der Nähe des zu schützenden Stromkreises montiert werden. Es sollte außerdem an einem Ort mit guter Luftzirkulation montiert werden, um eine ausreichende Kühlung zu gewährleisten und eine Überhitzung zu verhindern.

Testen Sie den NTC-Begrenzer: Bevor Sie den NTC-Begrenzer in Ihrem Stromkreis verwenden, testen Sie ihn, um sicherzustellen, dass er ordnungsgemäß funktioniert. Dies kann mit einem Multimeter zur Messung erfolgen Widerstand des Thermistors bei Raumtemperatur und der erwarteten Betriebstemperatur.

Letzte Gedanken

NTC-Einschaltstrombegrenzer sind eine einfache und effektive Möglichkeit, Schaltkreise und Komponenten vor Schäden durch Einschaltströme zu schützen. Durch die Auswahl des geeigneten Begrenzers und die Einhaltung ordnungsgemäßer Installations- und Testverfahren können Sie sicherstellen, dass Ihre Schaltung sicher und zuverlässig funktioniert.

Wir hoffen, dass dieser Artikel Ihnen dabei geholfen hat, das Wissen und die Tipps zu vermitteln, die Sie für den Einsatz von NTC-Einschaltstrombegrenzern in Ihren Projekten benötigen.
Viel Spaß beim Schaltungsaufbau!
