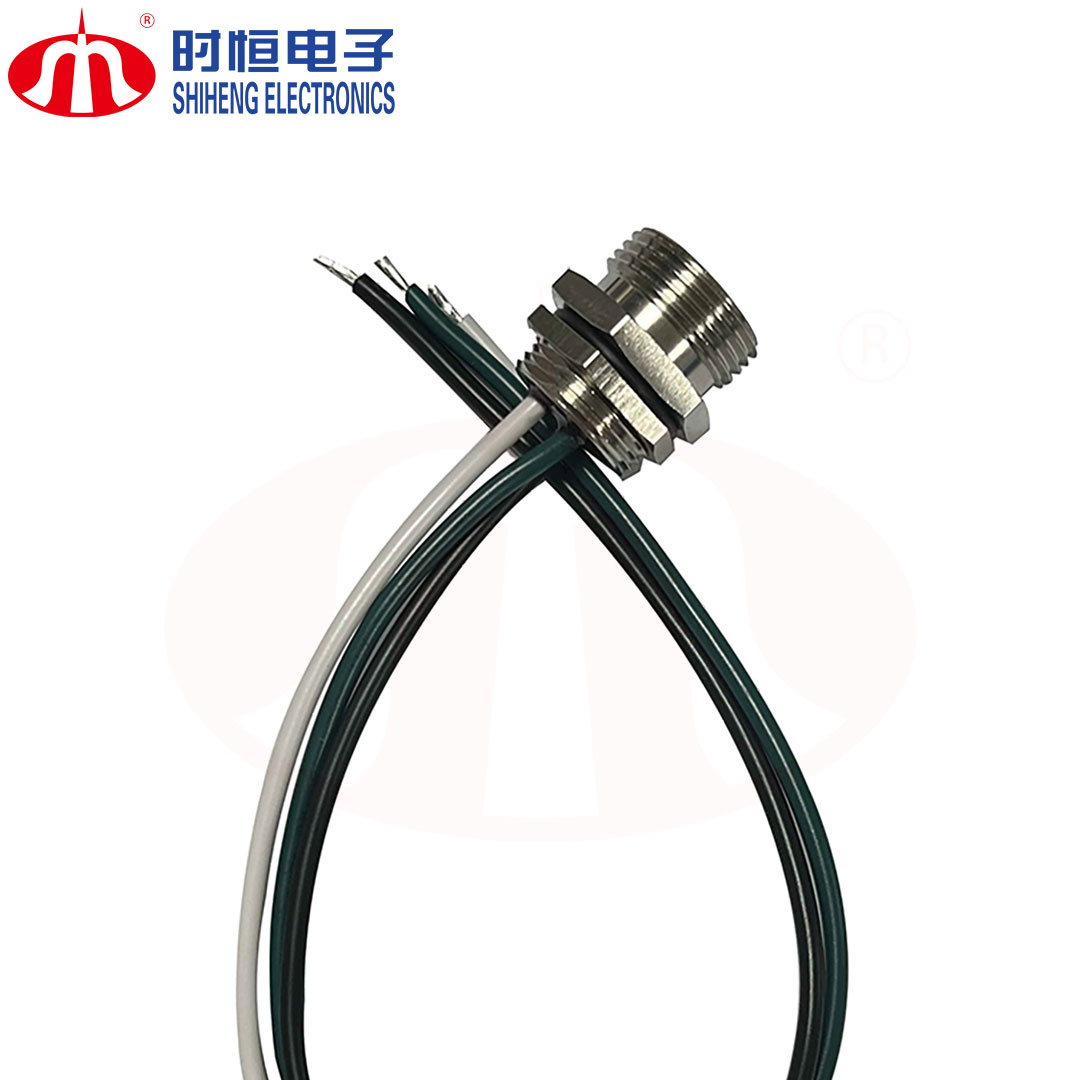

1. Was ist eine Kabelbaugruppe?

A Kabelbaugruppe Die Verkabelung besteht aus Drähten, Steckverbindern/Anschlüssen und Schutzmaterialien und dient der Stromversorgung oder Signalübertragung zwischen verschiedenen Geräteteilen. Man kann sie sich als den Blutkreislauf eines elektronischen Produkts vorstellen – ohne sie funktioniert weder die Kommunikation noch die Stromversorgung.

Die Kabelkonfektionen können vollständig an das interne Layout des Geräts, den Kabelverlauf, die Spannungs-/Stromanforderungen und die Umgebungsbedingungen angepasst werden.

2. Wichtige Überlegungen bei der Auswahl einer Kabelkonfektion.

a. Drahtauswahl.

Unterschiedliche Anwendungen erfordern unterschiedliche Grade an Hitzebeständigkeit, Flexibilität, Spannungsfestigkeit und Haltbarkeit:

• UL1007 / UL1015 – üblich für Haushaltsgeräte und Stromversorgungen.
• UL2464 – Signal- und Steuerleitungen.
• Silikondraht – für Hochtemperaturgeräte wie Heizgeräte.
• PTFE (Teflon) – extreme Temperaturen, Abrieb, Kontakt mit Chemikalien.
• Geschirmte Leitungen – für störungssensible Industrie- oder Datenanwendungen.

Die Wahl des falschen Drahttyps kann zu übermäßiger Hitzeentwicklung, Spannungsabfall, vorzeitiger Alterung – oder schlimmer noch, zu einem elektrischen Ausfall führen.

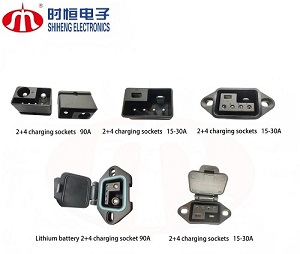

b. Kompatibilität von Steckverbindern und Anschlüssen.

Der Stecker muss exakt zur Geräteschnittstelle passen. Andernfalls besteht folgendes Risiko:

Schlechte Paarung. Instabile Verbindungen. Intermittierende Signale. Überhitzung oder Beschädigung des Terminals.

c. Schutzmaterialien.

Die Schutzausrüstung sollte entsprechend der Arbeitsumgebung ausgewählt werden:

• Wärmeschrumpfschlauch / wasserdichter Schrumpfschlauch.

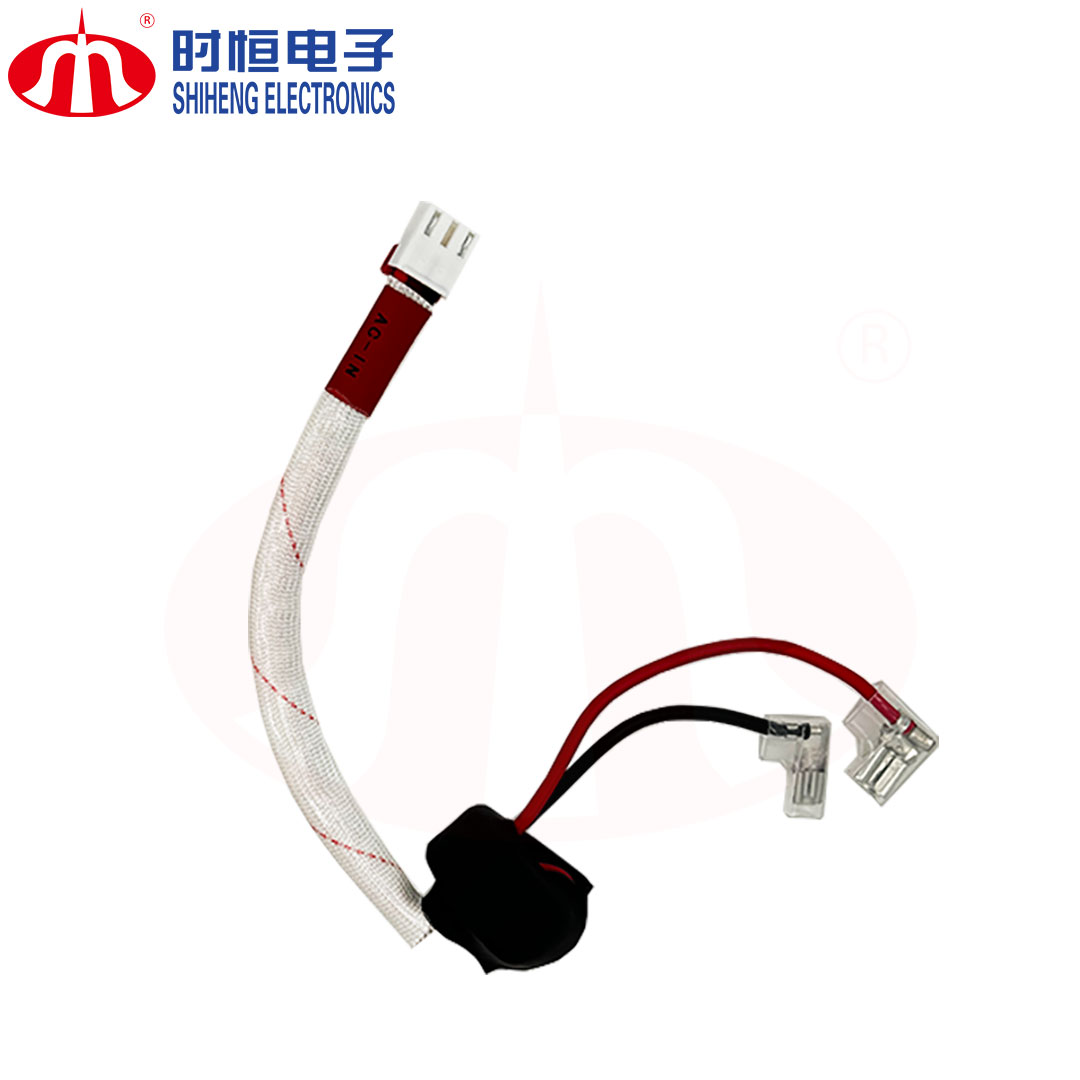

• Fiberglas-Schläuche für hohe Temperaturen.
• PVC- oder Gewebeband zum Schutz vor Abrieb.
• Nylongewebe für Reibungs- und Biegefestigkeit.
• EMI-Abschirmung für störungsempfindliche Schaltungen.

Je rauer die Umgebung, desto robuster muss der Schutz sein.

d. Konstruktion der Montagestruktur.

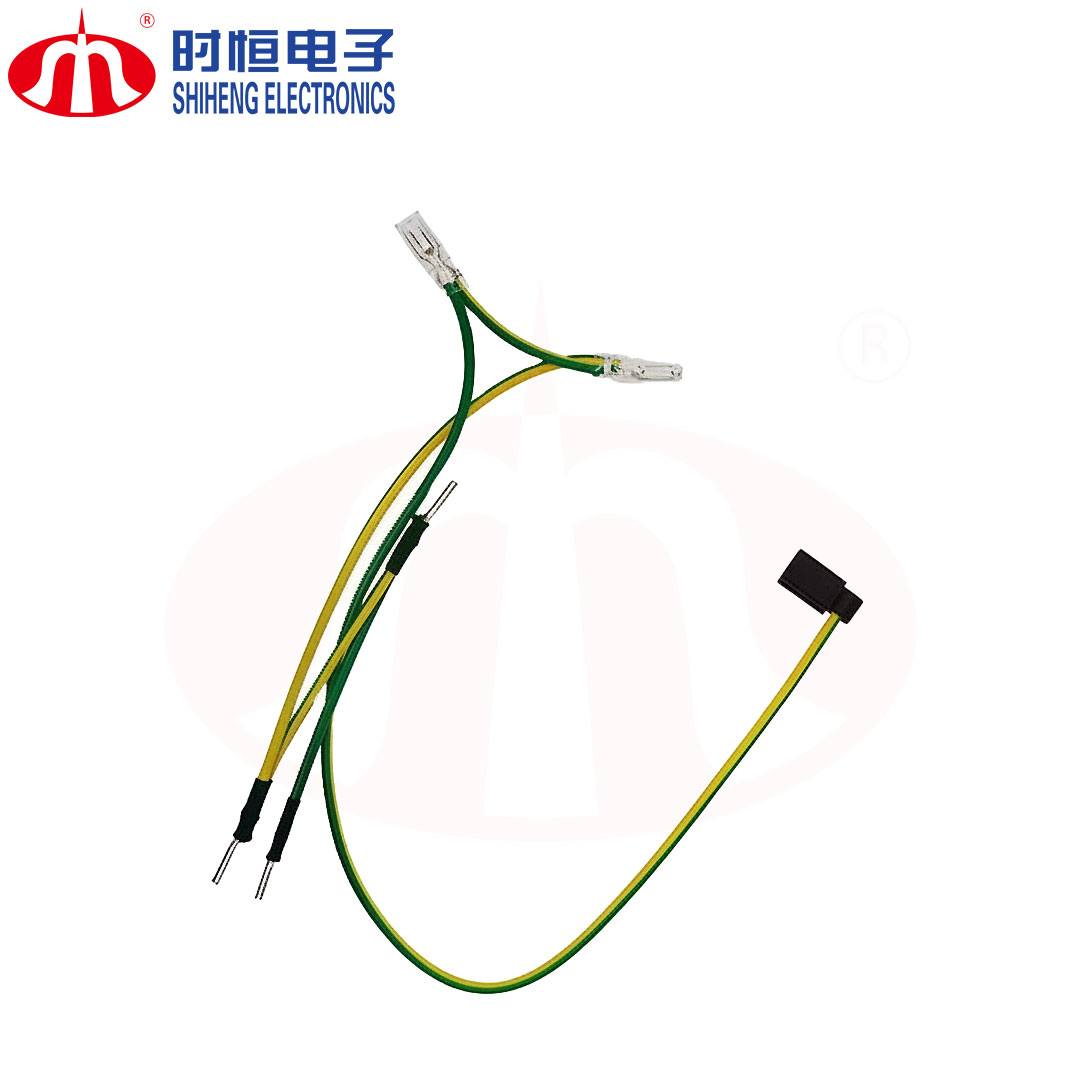

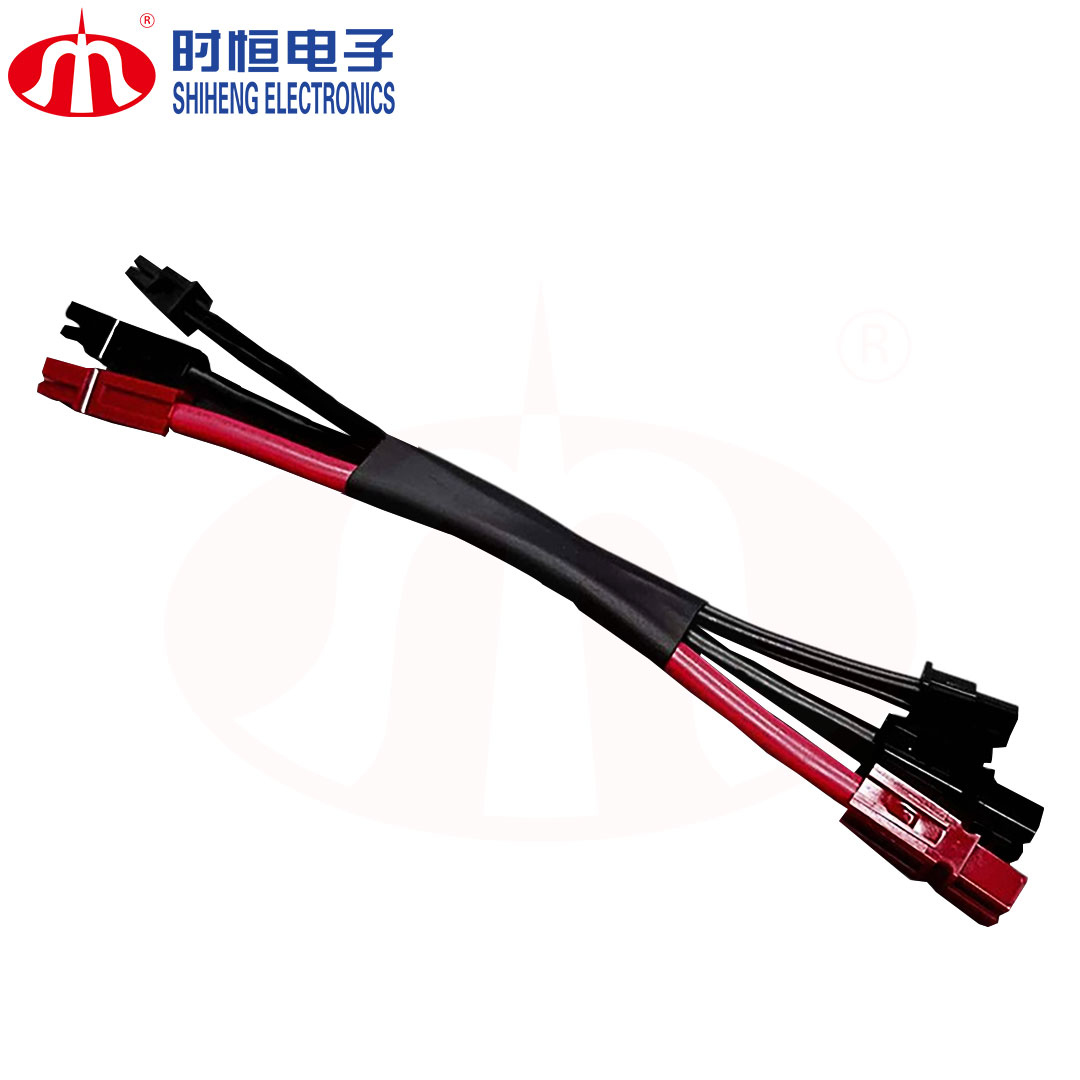

Zur Verbesserung der Kabelführung und einfacheren Installation können Kabelbaugruppen wie folgt geformt werden:

• Y/T-Zweige.
• Flache oder bandartige Strukturen.

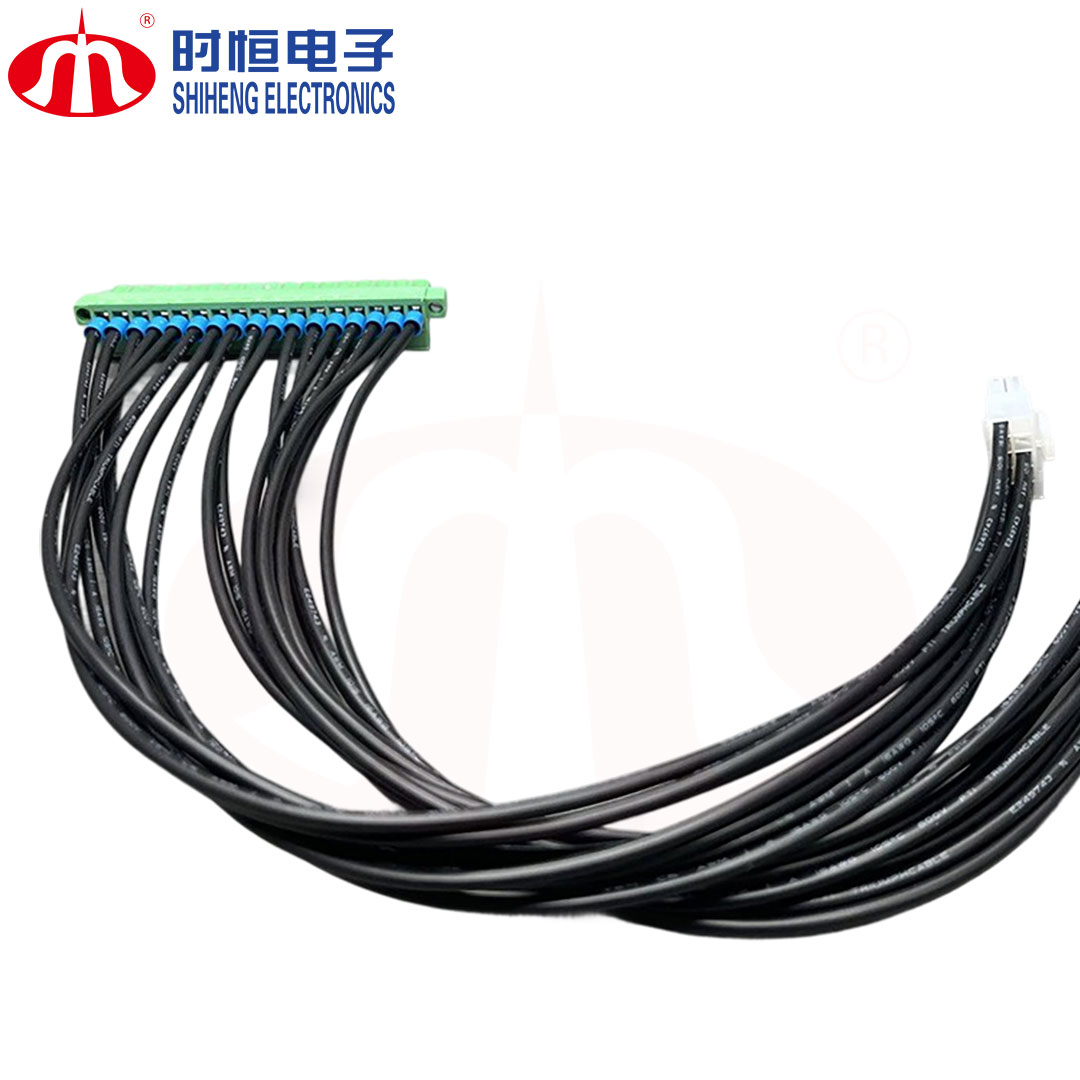

• Mehradrige Kabelbäume.
• Vorgeformte Kabelbäume, um Störungen in engen Räumen zu vermeiden.

Die richtige Struktur verbessert die Produktionseffizienz und die langfristige Zuverlässigkeit.

e. Funktionale Integration.

Manche Anwendungen erfordern, dass die Kabelbaugruppe zusätzliche Funktionen erfüllt, wie zum Beispiel:

• Integration eines NTC-Thermistor zur Temperaturüberwachung.
• Hinzufügen einer Sicherung, einer TVS-Diode oder eines Ferritrings.
• Eingebauter Temperaturfühler für BMS, Heizungen oder Motoren.

Fehlende funktionale Anforderungen führen oft später zu teuren Neugestaltungen.

3. Häufige Fehler, die es zu vermeiden gilt.

Selbst erfahrene Ingenieure stoßen auf diese Fallstricke:

• Zu kleiner Drahtquerschnitt → Überhitzung & verkürzte Lebensdauer.
• Falsches Steckermodell → schlechte Verbindung oder keine Passform.
• Unzureichender Schutz → Verschleiß, Feuchtigkeitseintritt, elektrische Leckage.
• Schlechte Kabelführung → Montageprobleme oder mechanische Störungen.
• Schlechte Verpressung → instabiler Kontakt oder zeitweiliger Ausfall.

Kabelprobleme mögen geringfügig erscheinen, treten aber oft erst nach der Massenproduktion auf und sind dann kostspielig zu beheben.

4. Warum mit Shiheng Electronics zusammenarbeiten?

Shiheng bietet professionelle, zuverlässige und vollständig kundenspezifische Kabelkonfektionslösungen, die auf jahrelanger Erfahrung in der Komponentenfertigung basieren. Unser Angebot:

• Unterstützung von Ingenieur zu Ingenieur bei der Auswahl von Drähten, Steckverbindern, Routing-Design und DFM-Optimierung.
• Vollständige Individualisierung hinsichtlich Struktur, Steckverbindermarken, Drahttypen und Schutzmethoden.
• Strenge Qualitätssicherung: RoHS/REACH, UL-zertifizierte Kabel, ISO9001 und 100% Funktionsprüfung.
• Kurze Lieferzeiten für Muster: 3–7 Tage für Prototypen.
• Integriert NTC-Temperatursensor Optionen für Batterien, Motoren, Heizungen und Haushaltsgeräte.

Ein Kabelbaum ist weit mehr als nur ein paar gebündelte Drähte – er ist eine Kernkomponente, die die Sicherheit, Leistung und Langlebigkeit Ihres Produkts beeinflusst. Das Wissen um die Auswahl des richtigen Drahtes, Steckers, Schutzmaterials und der passenden Struktur trägt dazu bei, Konstruktionsrisiken zu minimieren und die langfristige Zuverlässigkeit zu verbessern.

Bei Shiheng agieren wir als Erweiterung Ihres Ingenieurteams –Bereitstellung von DFM-Unterstützungproaktive technische Einblicke und zuverlässige Lösungen, die mit Ihrer Produktion mitwachsen.
