Bei jedem Einschalten einer industriellen Stromversorgung oder eines motorbetriebenen Systems tritt ein kurzzeitiger Stromstoß auf – der sogenannte Einschaltstrom. Dieser kann um ein Vielfaches höher sein als der normale Betriebsstrom und zu Überlastungen, Schäden oder sogar zum Ausfall von Komponenten wie Sicherungen, Gleichrichtern, Kondensatoren oder Transformatoren führen.

Dort NTC-Einschaltstrombegrenzer kommen ins Spiel. Diese Leistungsthermistoren sind einfache, passive Komponenten, die einen hochwirksamen Schutz bei minimalen Kosten oder Schaltungskomplexität bieten.

Was ist Einschaltstrom und warum ist er problematisch? Beim Einschalten wirken ungeladene Kondensatoren wie Kurzschlüsse, und Transformatoren ziehen Magnetisierungsstrom. Dies kann zu Einschaltströmen führen, die bis zum 10- bis 20-fachen des Nennstroms betragen. Dies führt zu:

• Vorzeitige Alterung der Bauteile.
• Sicherung brennt beim Start durch.
• Spannungseinbrüche, die andere Geräte beeinträchtigen.
• Reduzierte Systemzuverlässigkeit.

Wie begrenzen NTC-Thermistoren den Einschaltstrom? NTC-Thermistoren (Negative Temperature Coefficient) bieten im kalten Zustand einen hohen Widerstand und sinken bei Erwärmung auf einen niedrigen Widerstand. Beim Start:

• Ein hoher Kältewiderstand begrenzt den anfänglichen Spannungsstoß.
• Durch die Selbsterhitzung sinkt der Widerstand im Betrieb.
• Ein niedriger Heißwiderstand ermöglicht einen effizienten Dauerstromfluss.

Aufgrund ihres passiven Verhaltens eignen sie sich ideal zum Schutz von Schaltkreisen, ohne dass die Komplexität oder Steuerlogik erhöht wird.

Auswahltipps für Ingenieure: Bei der Auswahl eines Einschaltstrombegrenzers sollten Sie Folgendes berücksichtigen:

• Nennstrom und Kältebeständigkeit (R25).
• Thermische Zeitkonstante und Verlustfaktor.
• Maximale Energiehandhabungskapazität (Joule-Bewertung).
• Montageart: radial, axial oder scheibenförmig.

NTC-Thermistoren müssen auf Grundlage des Einschaltstroms, der Umgebungstemperatur und der Häufigkeit der Ein-/Aus-Zyklen ausgewählt werden.

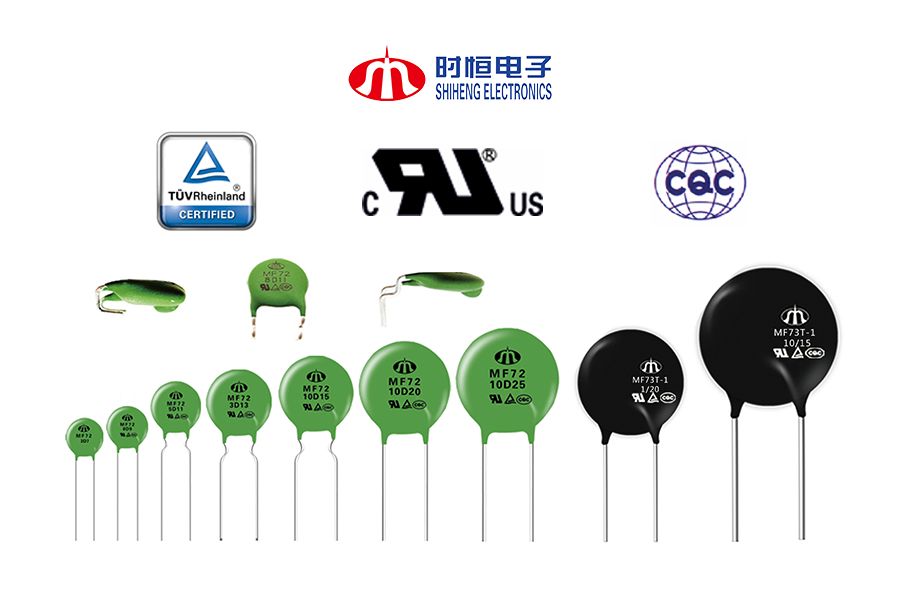

Warum wählen Sie Leistungsthermistoren bei Shiheng Electronics, wir bieten eine vollständige Linie von Leistungs-NTC-Thermistoren speziell für die Einschaltstrombegrenzung entwickelt:

• Stabile Leistung und lange Lebensdauer.
• RoHS- und REACH-konform.
• Kundenspezifische Spezifikationen verfügbar.
• Schnelle Probenahme und zuverlässige Produktionskapazität.

Der Einschaltstrom ist einer der am häufigsten übersehenen Stressfaktoren bei der industriellen Stromversorgung. Die Integration eines NTC-Thermistors ist eine einfache und bewährte Methode, um Schäden zu vermeiden, Serviceeinsätze zu reduzieren und die Lebensdauer Ihrer Geräte zu verlängern.

Benötigen Sie Hilfe bei der Auswahl des richtigen Einschaltstrombegrenzers? Kontaktieren Sie unser Team bei Shiheng Electronics für fachkundige Beratung und schnelle Muster.
