Beim Einschalten elektrischer Geräte kommt es häufig zu einem plötzlichen Stromstoß – dem sogenannten Einschaltstrom –, der um ein Vielfaches höher sein kann als der Dauerbetriebsstrom. Dieser Stromstoß kann empfindliche Komponenten beschädigen, Sicherungen auslösen oder die Lebensdauer Ihres Systems verkürzen. Hier kommen NTC-Einschaltstrombegrenzer ins Spiel.

Was ist Einschaltstrom?

Der Einschaltstrom ist der anfängliche Stromstoß, der in ein Gerät fließt, wenn Strom angelegt wird. Er entsteht, weil ungeladene Kondensatoren wie Kurzschlüsse wirken und magnetische Komponenten wie Transformatoren beim Einschalten einen hohen Magnetisierungsstrom ziehen.

Zu den häufigsten Problemen, die durch Einschaltstrom verursacht werden, gehören:

• Überhitzung oder Durchbrennen der Komponente.
• Durchgebrannte Sicherungen.
• Transformatorspannung.
• Reduzierte Zuverlässigkeit der Ausrüstung.

Wie funktionieren NTC-Einschaltstrombegrenzer?

NTC-Thermistoren (Negative Temperature Coefficient) sind temperaturempfindliche Widerstände. DieIR-Widerstand nimmt mit steigender Temperatur ab. NTC-Thermistoren bieten zweistufigen Schutz:

1. Beim Start: Der Thermistor ist kalt und bietet einen hohen Widerstand, wodurch der Einschaltstrom begrenzt wird.

2. Während des Betriebs: Wenn Strom durch den Thermistor fließt, erwärmt er sich selbst. Der Widerstand sinkt und ermöglicht einen normalen Stromfluss mit minimalem Leistungsverlust.

Dies macht NTC-Thermistoren im Vergleich zu herkömmlichen Festwiderständen oder komplexen relaisbasierten Schaltungen zu einer kostengünstigen und platzsparenden Lösung.

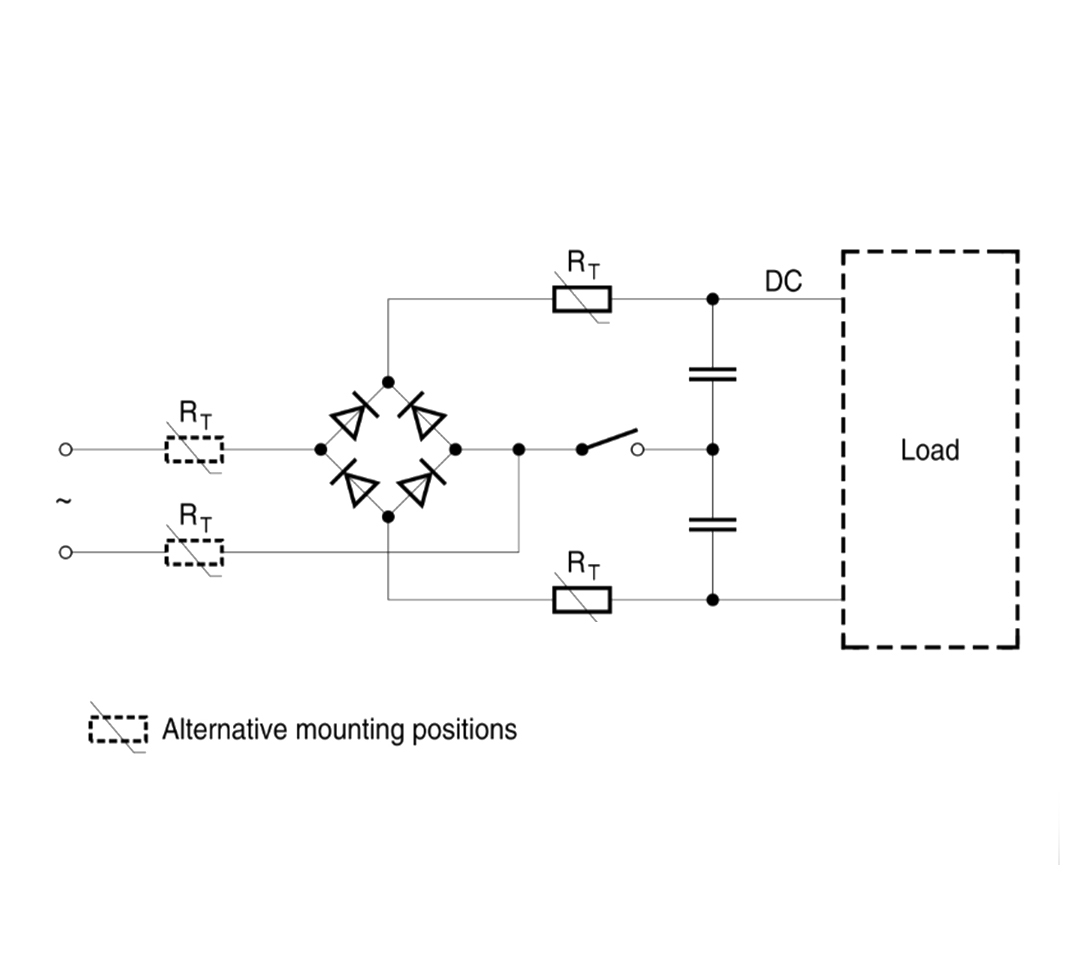

Typische Schaltungsintegration.

NTC Einschaltstrombegrenzer werden typischerweise in Reihe mit der Last und dem Stromeingang geschaltet. Diese Anordnung macht sie ideal für:

• Schaltnetzteile.
• Motoren.
• Transformatoren.
• Eingangsschaltungen mit hoher Kapazität.

⚠ Wichtiger Hinweis: Verwenden Sie keine NTC-Thermistoren parallel, da ein Stromungleichgewicht zu Überhitzung oder Ausfall führen kann.

Wichtige Auswahlparameter.

Bei der Auswahl eines NTC-Einschaltstrombegrenzersollten Ingenieure Folgendes berücksichtigen:

• Maximaler Dauerstrom: Muss höher sein als der Betriebsstrom des Geräts.
• Kaltwiderstand (R25): Bestimmt, wie stark der Einschaltstrom unterdrückt wird.
• Maximale Energiebewertung (Joule): Die Fähigkeit des Begrenzers, Startenergie zu absorbieren.
• Thermische Leistungsminderung: Die Umgebungstemperatur beeinflusst die Leistung – passen Sie die Spezifikationen entsprechend an.
• Selbsterhitzungstemperatur: Einige Geräte können bis zu 250 °C erreichen – denken Sie an Abstände und Isolierung.

Anwendungsbeispiele.

NTC-Thermistoren werden in vielen Branchen eingesetzt:

• Beleuchtung: Leuchtstoff-, Halogen- und LED-Lampen.
• Haushaltsgeräte: Küchengeräte mit Motoranlaufschutz.
• Industrielle Stromversorgungen: AC-DC-Wandler, EV-Ladegeräte.
• Transformatoren: Zur Unterdrückung anfänglicher Stromspitzen

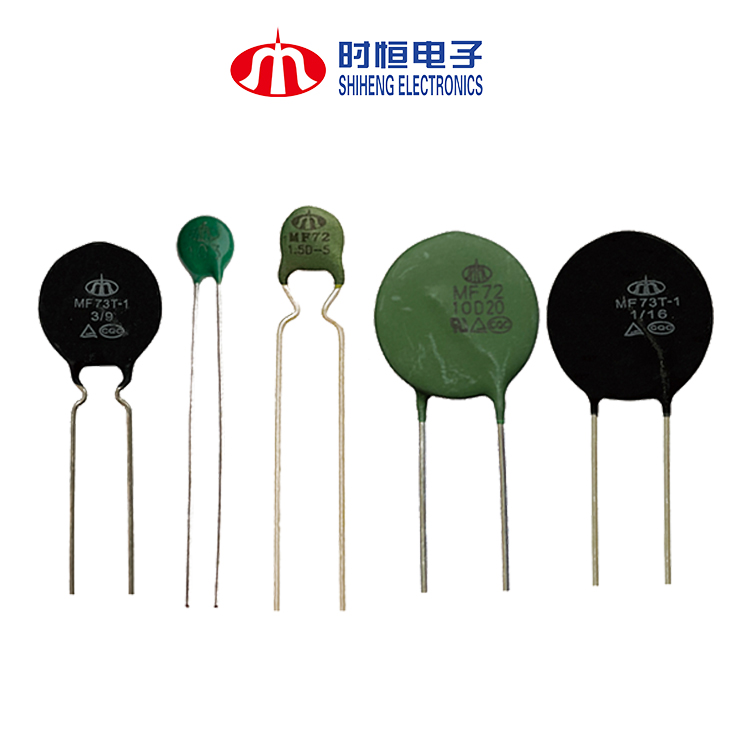

Bei Shiheng Electronics bieten wir eine vollständige Palette von NTC-Einschaltstrombegrenzern mit Nennleistungen von 1,5 W bis 36 W und einer Dauerstrombelastbarkeit von bis zu 50 A AC – maßgeschneidert für eine breite Palette von Anwendungen.

Benötigen Sie Hilfe bei der Auswahl des richtigen Teils für Ihr Design? Kontaktieren Sie uns noch heute für Datenblätter, Muster oder technischen Support.
