Haben Sie sich jemals gefragt, wie moderne Elektronik eine präzise Temperaturregelung beibehalten? Die Antwort liegt in einer kleinen, aber leistungsstarken Komponente: dem Thermistor des NTC (negativer Temperaturkoeffizient). Diese temperaturempfindliche Widerstände sind in einer Vielzahl von Anwendungen von wesentlicher Bedeutung, von der Unterhaltungselektronik bis zu Industriesystemen. Lassen Sie uns ihre Arbeitsprinzipien, Anwendungen und die Auswahl des richtigen für Ihre Bedürfnisse untersuchen.

Wie funktionieren NTC -Thermistoren?

NTC -Thermistoren werden aus Halbleitermaterialien wie Mangan, Nickel, Kobalt und Kupferoxiden hergestellt. Ihr Widerstand nimmt mit zunehmendem Temperatur ab; Ein Phänomen, das als negativer Temperaturkoeffizienteneffekt bekannt ist. Dieses Verhalten kann durch die folgende Formel beschrieben werden:

RT = R25* EB* (1/t - 1/T25)

Wo:

• RT ist der Widerstand bei Temperatur T.
• R25 ist der Widerstand bei der Referenztemperatur (normalerweise 25 ° C).
• B ist die Materialkonstante (thermischer Index).
• T und T25 sind die Strom- und Referenztemperaturen in Kelvin.

Diese Formel unterstreicht die exponentielle Beziehung zwischen Widerstand und Temperatur und macht NTC -Thermistoren hochempfindlich gegenüber geringfügigen Temperaturänderungen.

Schlüsselanwendungen von NTC -Thermistoren

1. Temperaturmessung: NTC -Thermistoren werden häufig in Geräten wie Thermostaten, Automobilsensoren und medizinischen Geräten verwendet, um genaue Temperaturwerte bereitzustellen.

2. Überhitzungsschutz: In Stromversorgungen, Motoren und Batterien erkennen NTC -Thermistoren übermäßige Wärme und Trigger -Schutzmechanismen, um Schäden zu vermeiden.

3. Temperaturkompensation: Sie werden in Schaltkreisen verwendet, um der Temperatur-induzierten Leistungsdrift entgegenzuwirken und die Stabilität in Geräten wie Oszillatoren und Verstärkern sicherzustellen.

4. Automobilsysteme: NTC -Thermistoren überwachen die Motortemperatur, Kühlmittelpegel und HLK -Systeme, die die Fahrzeugleistung und die Sicherheit verbessern.

5. Medizinprodukte: In Anwendungen wie Thermometern und Blutanalysatoren bieten NTC -Thermistoren eine präzise Temperaturkontrolle für genaue Diagnostik.

So wählen Sie den richtigen NTC -Thermistor aus

Die Auswahl des entsprechenden NTC -Thermistors erfordert eine sorgfältige Berücksichtigung mehrerer Faktoren:

1. Temperaturbereich: Stellen Sie sicher, dass der Thermistor innerhalb der erforderlichen Temperaturgrenzen arbeiten kann.

2. B -Wert: Wählen Sie einen B -Wert, der den Sensibilitätsanforderungen Ihrer Anwendung entspricht. Zu den gemeinsamen Werten gehören 3000K, 3350K und 3500K.

3. Widerstand bei 25 ° C: Wählen Sie einen Thermistor mit einem für Ihr Schaltungsdesign geeigneten Widerstandswert.

4. Kapselung: Betrachten Sie die Umgebungsbedingungen (z. B. Feuchtigkeit, Chemikalien) und wählen Sie einen robusten Kapselungstyp wie Epoxid oder Glas.

5. Reaktionszeit: Für Anwendungen, die eine schnelle Temperaturerkennung erfordern, entscheiden Sie sich für Thermistoren mit kürzeren Reaktionszeiten.

6. Kosten und Verfügbarkeit: Gleichgewichtsleistungsanforderungen mit Budgetbeschränkungen und stellen Sie sicher, dass der Thermistor leicht verfügbar ist.

Testen von NTC -Thermistorleistung

Um die Zuverlässigkeit sicherzustellen, sollten NTC -Thermistoren strenge Tests durchlaufen:

• Widerstandsmessung: Überprüfen Sie den Widerstand des Thermistors bei Raumtemperatur mit einem Multimeter.

• Temperaturreaktionstest: Messen Sie den Widerstand bei verschiedenen Temperaturen, um die temperaturresistente Kurve zu zeichnen.

• Stabilitäts- und Lebensdauer-Tests: Bewerten Sie die Langzeitleistung unter wiederholten Temperaturzyklen.

• Umwelttests: Bewerten Sie die Leistung unter Bedingungen wie Luftfeuchtigkeit, Vibration und chemische Exposition.

NTC -Thermistoren sind unverzichtbare Komponenten in der modernen Elektronik und bieten eine präzise Temperaturerfassung, einen zuverlässigen Schutz und eine effiziente Kontrolle. Durch das Verständnis ihrer Arbeitsprinzipien, Anwendungen und Auswahlkriterien können Sie deren Verwendung in Ihren Designs optimieren.

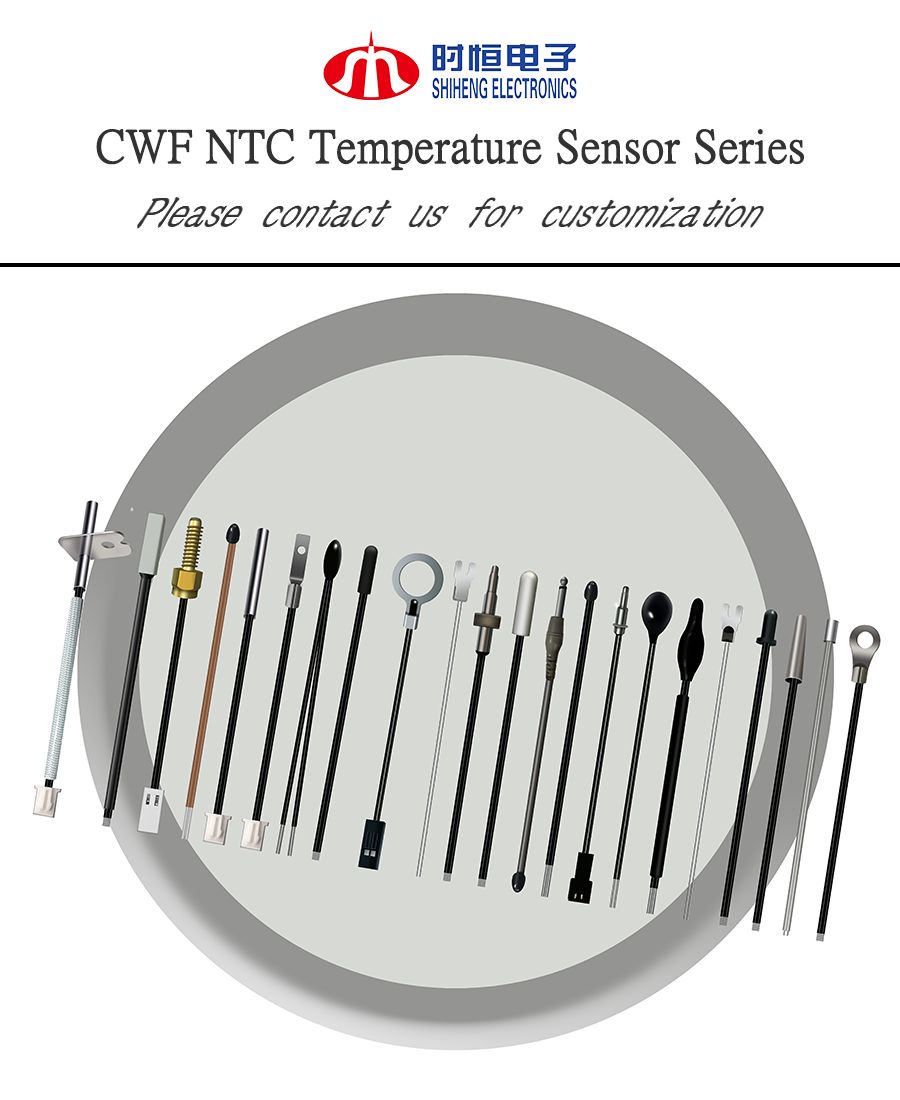

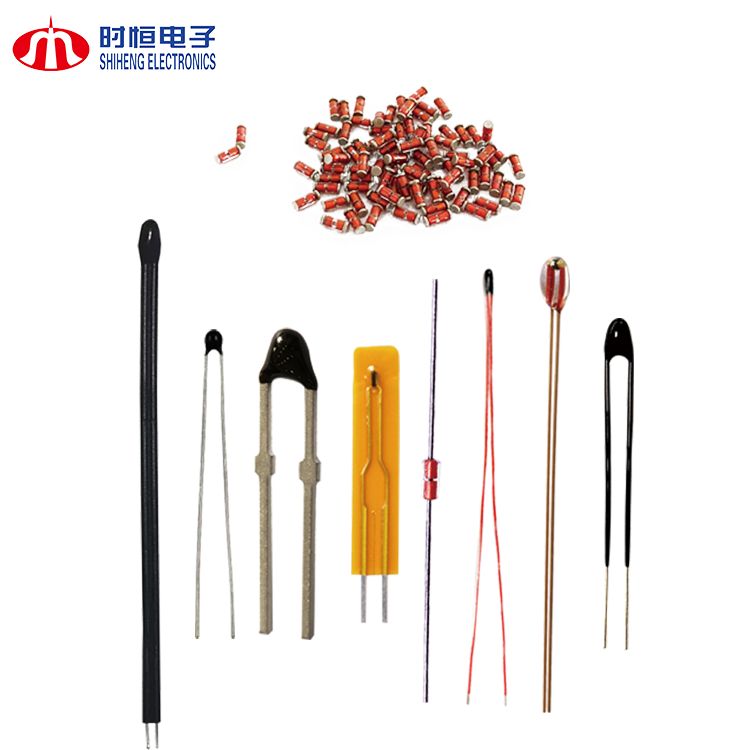

Auf der Suche nach hochwertigen NTC-Thermistoren? Erkunden Unsere zertifizierte Produktpalette Zugeschnitten, um die Anforderungen verschiedener Branchen zu erfüllen. Nutzen wir die Kraft von NTC -Thermistoren, um intelligentere, sicherere und effizientere Systeme zu bauen!
