Da eingebettete Systeme immer intelligenter und energiebewusster werden, ist die Fähigkeit zur genauen Temperaturüberwachung unerlässlich geworden. Ob Sie ein Netzteil, einen Motorcontroller, einen Akkupack oder ein IoT-Gerät entwickeln, die Integration eines NTC-Thermistor ist eine einfache, aber leistungsstarke Möglichkeit, Wärmemanagement in Echtzeit zu ermöglichen.

1. Das elektrische Verhalten verstehen.
Der Widerstand eines NTC-Thermistors nimmt mit steigender Temperatur ab. Um die Temperatur zu messen, wird er typischerweise in eine Spannungsteilerschaltung mit einem bekannten Widerstand geschaltet. Die resultierende Spannung wird von einem ADC-Pin eines Mikrocontrollers gelesen.

2. Auswahl der richtigen Thermistorparameter.

Nennwiderstand (R25): Übliche Werte umfassen 10 kΩ bei 25 °C, dieser sollte jedoch an Ihren ADC-Bereich angepasst werden.

B-Wert: Wählen Sie basierend auf dem Temperaturbereich Ihrer Anwendung (z. B. B25/85 = 3435 K).

Toleranz: ±1 % oder ±2 % für Systeme mit höherer Präzision.

3. Minimieren von Fehlerquellen.

Selbsterwärmung: Verwenden Sie einen minimalen Messstrom (<10 µA), um Wärmeeintrag zu vermeiden.

ADC-Auflösung: Eine höhere ADC-Bittiefe verbessert die Temperaturauflösung.

Referenzstabilität: Wählen Sie eine stabile Spannungsreferenz, um die Drift zu reduzieren.

Platinenlayout: Halten Sie analoge Leiterbahnen kurz und fern von Schaltkomponenten.

4. Tatsächliche Funktion: Was macht der Thermistor eigentlich? In eingebetteten Systemen erfüllen Thermistoren mehr als nur Überwachungsfunktionen:

Hardwareschutz: Wenn Thermistoren eine Überhitzung erkennen, kann das System heruntergefahren oder die Leistung reduziert werden, um dauerhafte Schäden zu verhindern.

Thermische Kompensation: In analogen Schaltungen werden temperaturabhängige Schwankungen mithilfe einer Thermistorrückkopplung korrigiert.

Leistungsoptimierung: In Lüftern, Ladegeräten und Batterieschaltkreisen regeln Thermistoren den Betrieb, um die Effizienz zu maximieren und gleichzeitig die Temperaturen innerhalb sicherer Grenzen zu halten.

Datenprotokollierung: Einige IoT-Geräte speichern historische Temperaturmesswerte zur Leistungsverfolgung, die von der Genauigkeit des Thermistors abhängt.

5. Bewährte Verfahren zur Installation: Die Wirksamkeit von Thermistoren hängt stark von ihrer Installation ab:

Thermischer Kontakt: Stellen Sie bei der Oberflächen- oder Kontakterfassung sicher, dass der Thermistor fest auf die überwachte Oberfläche gedrückt oder mit dieser verbunden ist.

Luftstrommessung: Positionieren Sie den Thermistor entfernt von Kühlkörpern und Komponenten, die die Luftmesswerte verfälschen könnten.

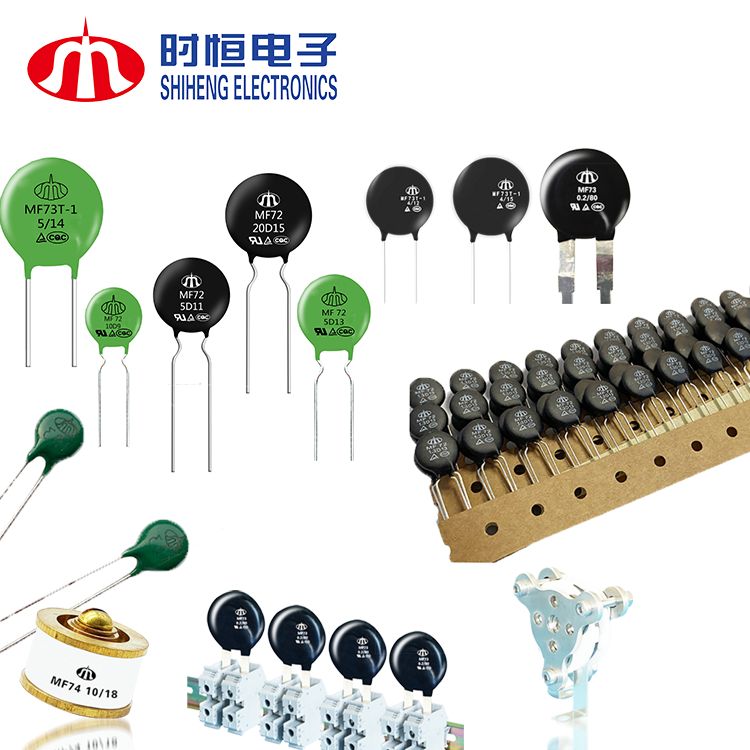

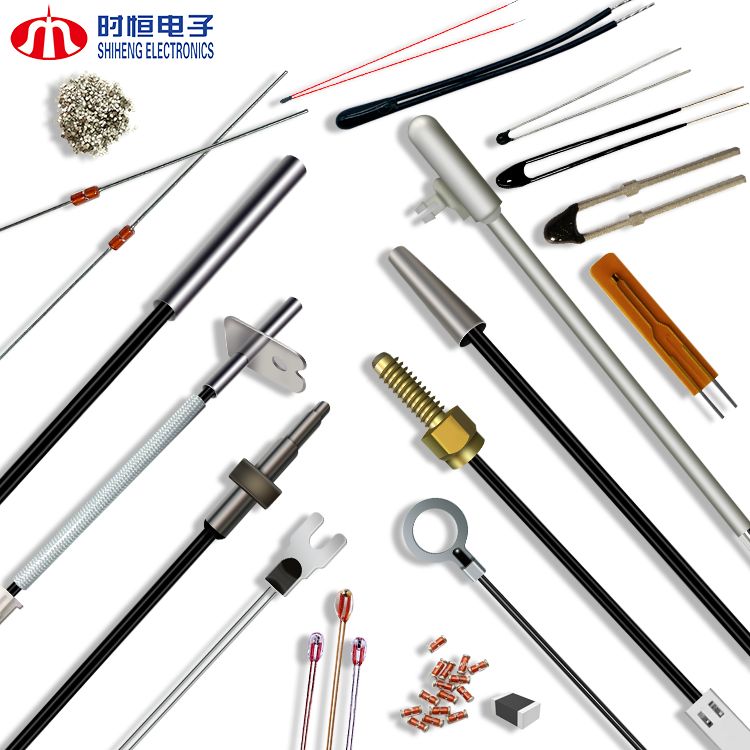

Sondenanwendungen: Verwenden Sie Sonden mit Epoxid- oder Metallspitze zum Einführen in Gehäuse oder Flüssigkeitskanäle.

SMD-Montage: Bei Verwendung Oberflächenmontierte ThermistorenStellen Sie eine gute Lötabdeckung sicher und platzieren Sie das Bauteil entfernt von wärmeerzeugenden ICs, um lokale Vorspannungen zu vermeiden.

NTC-Thermistoren bieten eine kompakte, kostengünstige und präzise Lösung für die Echtzeit-Temperaturmessung in eingebetteten Systemen. Bei ordnungsgemäßer Installation und intelligentem Design schützen sie Komponenten, optimieren die Leistung und verlängern die Produktlebensdauer.

Benötigen Sie Hilfe bei der Auswahl oder Anpassung eines Thermistors für Ihr Projekt? Kontakt Shiheng Electronics für technischen Support und Schnellmuster.
